A fémbélyegző szerszámok megértése: eljárások, típusok és alkalmazások

A fém sajtolószerszámok a nagy pontosságú{0} gyártás gerincét képezik, lehetővé téve összetett alkatrészek hatékony előállítását a különböző iparágakban. Ezeket a speciális szerszámokat a sajtolási folyamatban használják, ahol a fémlemez sajtolási technikák segítik a nyersanyagokat a kívánt formák kivételes pontossággal alakítani. Tekintettel a nagy mennyiségű, precízen gyártott alkatrészek iránti keresletre, a megfelelő matricatípusok kiválasztása kritikus fontosságú a költséghatékonyság és a gyártás következetességének elérése érdekében.

A bélyegzési műveleteiket optimalizálni kívánó vállalkozások számára kulcsfontosságú a fémbélyegző szerszámok különböző típusainak ismerete. Ez a cikk részletesen bemutatja-ezeket a szerszámokat, funkcióikat és a különféle gyártási igényekre való alkalmasságukat. A végére világosan megérti, hogyan kell kiválasztani a leghatékonyabb fémbélyegző szerszámokat az adott alkalmazásokhoz.

Mi az a fémbélyegző szerszám?

A fémbélyegző szerszám egy speciális szerszám, amelyet sajtolási műveletekben használnak fémlemezek precíz formára való formázására és vágására. Kulcsfontosságú szerepet játszik a gyártási folyamatban, különösen azokban az iparágakban, ahol a tömeggyártás és a pontosság elengedhetetlen. Ezek a szerszámok egy sajtolóprésben vannak elhelyezve, amely jelentős nyomást fejt ki, hogy a fémet a kívánt formára kényszerítse.

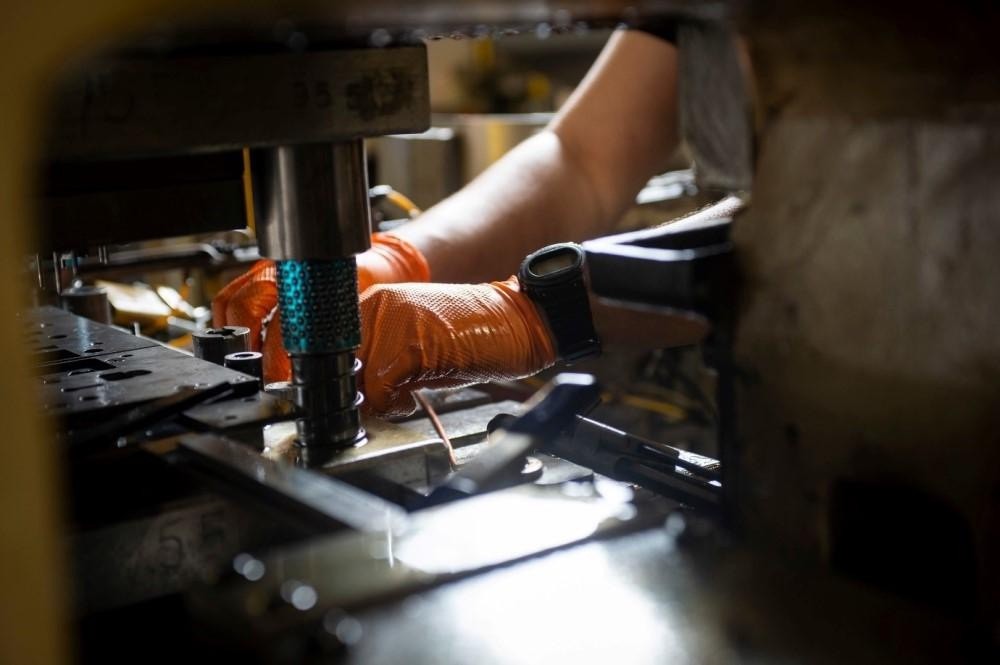

A bélyegző szerszám fő alkotóelemei

A fémbélyegző szerszámok több kulcsfontosságú alkatrészből állnak, amelyek együttműködnek a pontosság és az ismételhetőség biztosítása érdekében:

• Lyukasztó – Edzett acél alkatrész, amely erőt fejt ki a fém vágására vagy formálására.
• Prés (üreg) – Rögzített forma, amely meghatározza a fémrész végleges formáját.
• Matricacipő (alap) – A tartószerkezet, amely a szerszámot a helyén tartja a sajtolóprésben.
• Vezetőcsapok és perselyek – Ezek az alkatrészek igazítják a szerszám felső és alsó részét, hogy biztosítsák a pontosságot a sajtolási művelet során.

A présbélyegzési eljárás ezeket az alkatrészeket különféle alakítási műveletekben, például vágásban, hajlításban és húzásban használja fel bonyolult geometriájú alkatrészek előállítására.

Fémbélyegző szerszámok alkalmazásai

A fémbélyegző szerszámok nélkülözhetetlenek a nagy pontosságot és nagy mennyiségű gyártást igénylő feldolgozóiparban. Alkalmazásaik a következők:

• Autóipar – Olyan összetett alkatrészekhez használják, mint a konzolok, panelek és megerősítések.
• Elektronikai gyártás – Nélkülözhetetlen fémlemez-bélyegző alkatrészek, például csatlakozótűk és vezetékkeretek készítéséhez.
• Orvosi eszközök gyártása – Sebészeti műszerek és implantátumok formázásához szükséges.
• Aerospace Sector – Nagy szilárdságú{0}}fém alkatrészekhez, például repülőgép-tartókhoz és támasztékokhoz használják.

A kisméretű-gyártáshoz használt egy-állomásos sajtolószerszámoktól a tömeggyártásban alkalmazott progresszív sajtoló- és transzfer sajtolószerszámokig a megfelelő fém sajtolószerszámok kiválasztása jelentősen befolyásolhatja a hatékonyságot és a költségeket. A következő szakaszokban megvizsgáljuk a különféle szerszámtípusokat és azok optimális alkalmazását, hogy segítsen meghatározni a gyártási folyamatához legjobban illeszkedőt.

A fémbélyegző szerszámok típusai

A fémgyártásban a különböző típusú fémbélyegző szerszámok a gyártási mennyiségtől, összetettségtől és hatékonysági követelményektől függően eltérő sajtolási műveleteket biztosítanak. Ezeket a speciális eszközöket aszerint osztályozzák, hogy hogyan hajtanak végre több műveletet, kezdve az egy-állomásos sajtolószerszámoktól a teljesen automatizált progresszív sajtolószerszámokig és az átviteli szerszámbélyegzési folyamatokig. Az alábbiakban az ipari gyártási folyamatokban használt négy elsődleges szerszámtípust vizsgáljuk meg.

Single Punch Die (Single Station Die)

Az egyetlen lyukasztószerszám, más néven egyetlen állomásos szerszám, a fémbélyegzés egyik alapvető formája, amely ciklusonként egy sajtolási műveletet hajt végre. A sajtolóprés minden egyes aktiválásakor egyetlen kívánt formát hoz létre a fémlemez kivágásával és formázásával. Ezt a módszert széles körben használják kis-kötegelt gyártásnál, prototípus-készítésnél vagy olyan alkalmazásoknál, amelyek gyakori tervezési változtatásokat igényelnek.

Működési elv

• A szerszámüregbe egy fémlemez sajtoló munkadarabot helyeznek el.
• A sajtolóprés lyukasztón keresztül erőt fejt ki az anyagra, vágja vagy formálja a kívánt formára.
• A prés visszahúzódik, és az elkészült darabot manuálisan vagy automatikusan eltávolítják.
• A folyamat minden résznél megismétlődik.

Előnyök

• Egyszerű kialakítás és működés
• Alacsony kezdeti költség és karbantartás
• Alkalmas kis mennyiségű-gyártáshoz és testreszabott alkatrészekhez

Hátrányok

• Alacsony gyártási hatékonyság a kézi vagy egyciklusú{0}}működés miatt
• Magasabb anyagveszteség a többi szerszámtípushoz képest
• Korlátozott méretezhetőség a nagy-igényű alkalmazásokhoz

Progresszív matrica (Progressive Die Stamping)

A progresszív présbélyegzés egy nagy sebességű{0}}gyártási folyamat, amely sajtolóprést használ, több formázási művelettel egyetlen, folyamatos munkafolyamatban. Nagy volumenű gyártásra tervezték, mivel minden alkatrész több szakaszon halad keresztül egy szerszámon belül, fokozatosan átalakulva nyersanyagból kész komponenssé.

Működési elv

• Folyamatosan egy fémszalagot táplálunk be a progresszív szerszámba.
• A szerszámon belül minden állomás több műveletet hajt végre, például lyukasztást, hajlítást vagy formázást.
• Az anyag fokozatosan mozog egyik formázási műveletről a másikra.
• A végterméket a szerszám utolsó szakaszában választják le a fémszalagról.

Előnyök

• Nagymértékben automatizált, növeli a hatékonyságot és csökkenti a munkaerőköltségeket
• Alkalmas nagy mennyiségű gyártáshoz
• Minimálisra csökkenti az anyagpazarlást, és javítja a költséghatékonyságot{0}}
• Képes összetett alkatrészek előállítására egyetlen, folyamatos folyamatban

Hátrányok

• Magas szerszámköltség a szerszám összetettsége miatt
• Korlátozott rugalmasság a szerszámgyártás utáni tervezési módosításokhoz
• Szakképzett karbantartást és pontos beállítást igényel

Összetett sajtolószerszám (Összetett matricák bélyegzése)

Az összetett szerszám lehetővé teszi a vágási és alakítási műveletek egyidejű végzését egyetlen állomáson. Ellentétben a progresszív szerszámbélyegzéssel, ahol az egyes szakaszok egymás után következnek be, az összetett szerszámot úgy tervezték, hogy egy cikluson belül több műveletet hajtson végre.

Működési elv

• A fémlemez sajtolóanyag a szerszámban van elhelyezve.
• Amikor a sajtolóprés erőt fejt ki, az összes szükséges sajtolási művelet -például vágás, lyukasztás és formázás-egyidejűleg történik.
• A végső komponens késztermékként egy lépésben kilökődik.

Előnyök

• Nagy pontosság az összes folyamat egyetlen lépésben történő végrehajtásának köszönhetően
• Gyorsabb ciklusidők, mint egyetlen állomás meghal
• Hatékony anyagfelhasználás, csökkenti a hulladék mennyiségét

Hátrányok

• Nem ideális nagy mennyiségű gyártáshoz
• Bonyolultabb, mint az egyes szerszámok, több karbantartást igényel
• Az egyidejűleg előforduló vágási és alakítási műveletekre korlátozódik

Transzfer matrica (transzfer matrica bélyegzés)

A transzfer szerszámos sajtolás egy sokoldalú gyártási folyamat, ahol a fém munkadarabot mechanikus vagy automatizált átviteli rendszerrel mozgatják a különböző sajtolóállomások között. Ez a módszer lehetővé teszi olyan összetett alkatrészek előállítását, amelyek többféle alakítási műveletet igényelnek különböző állomásokon.

Működési elv

1. A fémlemez bélyegzőanyagot egy szalagból vágják le, és külön munkadarabokra választják szét.
2. Egy mechanikus átviteli rendszer mozgatja az egyes alkatrészeket a következő állomásra.
3. Minden állomáson különböző bélyegzési műveleteket (hajlítás, átszúrás, mélyhúzás stb.) végeznek.
4. A végső kívánt formát a kész alkatrész kilökése előtt érik el.

Előnyök

• Ideális összetett alkatrészek előállításához, amelyek több műveletet igényelnek
• Magas anyagfelhasználás, csökkenti a hulladékhulladékot
• Alkalmas nagy mennyiségű nagy, bonyolult alkatrészekhez

Hátrányok

• Magasabb felszerelési és szerszámköltségek
• Fejlett automatizálást és pontos koordinációt igényel
• A karbantartás és a szerszámbeállítások bonyolultak lehetnek

Összehasonlítás: Progresszív vs. Single Punch vs. Compound vs. Transfer Dies

Az e szerszámtípusok közötti különbségek megértése kulcsfontosságú a gyártási folyamat optimális módszerének kiválasztásához. Az alábbiakban a legfontosabb jellemzőik összehasonlítása látható:

Ipari-Speciális alkalmazások

• Single Punch Die → Ideális kisméretű-lemezbélyegzésekhez az elektronikai és háztartási gépek ágazatában.
• Progressive Die → A legalkalmasabb nagy mennyiségű autóipari és elektronikai alkatrészekhez, amelyek hatékonyságot és automatizálást igényelnek.
• Compound Die → Orvosi eszközök, hardverek és űrrepülési alkalmazások nagy pontosságú{0}}gyártásában használják.
• Transfer Die → Előnyben részesített összetett alkatrészek autóipari karosszériaelemekben, repülőgép-tartókonzolokban és szerkezeti megerősítésekben.

Hogyan válasszuk ki a megfelelő bélyegző szerszámot

A megfelelő fémbélyegző szerszámok kiválasztása elengedhetetlen a hatékonyság optimalizálásához, a költséghatékonyság megőrzéséhez,{0}}a költséghatékonyság fenntartásához és a magas-minőségű gyártás biztosításához. A megfelelő szerszámtípusok olyan tényezőktől függenek, mint a gyártási mennyiség, az anyagfelhasználás és a szükséges pontosság. Az alábbiakban felsoroljuk a legfontosabb szempontokat, amikor a gyártási folyamathoz sajtolószerszámot választunk.

Kiválasztás a termelési igények alapján

Minden bélyegzési művelet egyedi, és a megfelelő sajtolóprés és sajtolási folyamat kiválasztása a következőktől függ:

• Gyártási mennyiség – A progresszív présbélyegzés ideális nagy mennyiségekhez, míg az egyállomásos sajtolószerszámok jobban megfelelnek a kis-volumen vagy az egyedi gyártáshoz.
• Alkatrészek összetettsége – Az átviteli szerszámbélyegzés olyan összetett alkatrészekhez ajánlott, amelyek többféle alakítási műveletet igényelnek különböző állomásokon.
• Anyagfelhasználás – Az összetett sajtolószerszámok és a progresszív présbélyegzés optimalizálja az anyagfelhasználást, csökkentve a fémlemezbélyegzési folyamatok hulladékát.
• Precíziós követelmények – A bonyolult vágást és formázást igénylő alkalmazások, mint például az orvosi eszközök és a repülőgép-alkatrészek, a nagy-precíziós bélyegzőszerszám előnyeit élvezik.

Kiegyensúlyozás a költségek és a termelési hatékonyság között

A sajtolószerszámba történő befektetésnek összhangban kell lennie a rövid távú{0}}költségekkel és a hosszú távú{1}}termelékenységgel:

• Alacsony kezdeti költség és rugalmasság → Az egyállomásos matricák olcsók és rugalmasak, de alacsony a hatékonyságuk.
• Nagy hatékonyság és automatizálás → A progresszív présbélyegzés nagy{0}}sebességű gyártást tesz lehetővé, de nagyobb kezdeti befektetést igényel.
• Komplex alkatrészgyártás → A transzfer sajtolás sokoldalúságot biztosít az alakítási műveletekben, de speciális automatizálást és karbantartást igényel.
• Mérsékelt költség és pontosság → Az összetett szerszámok egyensúlyban tartják a hatékonyságot és a költségeket a közepes méretű-gyártáshoz.

A speciális gyártó kiválasztásának fontossága

A minőség és a megbízhatóság szempontjából kulcsfontosságú a speciális szerszámszolgáltató kiválasztása. A legfontosabb szempontokat figyelembe kell venni:

✔ CNC precíziós megmunkálási képességek– A 3-tengelyes, 4 tengelyes és 5 tengelyes megmunkálású gyártó biztosítja a nagy pontosságú bélyegzési műveletek támogatását.

✔Szerszámtervezési és karbantartási szakértelem– Egy hozzáértő beszállító az optimális teljesítmény érdekében tervezi a szerszámokat, csökkentve ezzel a kopásból eredő állásidőt.

✔ Anyag- és felületkezelési szakértelem– A haladó szolgáltatók vágási és alakítási szakértelmet kínálnak a rozsdamentes acél, alumínium, sárgaréz és nagyszilárdságú ötvözetek terén.

✔ Tanúsítványok és minőség-ellenőrzés– Keressen olyan vállalatokat, amelyek ISO9001-2015, SGS, ROHS és CE tanúsítvánnyal rendelkeznek, hogy biztosítsák az iparági szabványoknak való megfelelést.

Miért válassza a Shenzhen Actkey technológiát?

A Shenzhen Actkey Technology cégnél nagy pontosságú{0}} fémbélyegző szerszámokra és egyedi gyártási megoldásokra specializálódtunk, amelyek a különféle iparági igényekhez igazodnak. Gyártási folyamatunk integrálja a fejlett technológiát, a szigorú minőség-ellenőrzést és a hatékonyság iránti elkötelezettséget. Ezért mi vagyunk a legjobb választás a fémbélyegző szerszámokhoz:

• 3 tengelyes, 4 tengelyes és 5 tengelyes CNC precíziós megmunkálás, amely lehetővé teszi számunkra, hogy rendkívüli pontossággal készítsünk összetett alkatrészeket.
• Egyedi présbélyegzési folyamat, amely mindenre kiterjed az egyállomásos sajtolástól a progresszív sajtolásig a nagy mennyiségű gyártáshoz.
• A bélyegzés, vágás, alakítás és felületkezelések integrálása, biztosítva a következetességet a gyártási folyamat során.

Egyablakos{0}}szolgáltatást nyújtunk, amely a következőket tartalmazza:

✔ Formák tervezése és gyártása – Testreszabható szerszámtípusok speciális bélyegzési műveletekhez.

✔ CNC megmunkálás ésLemezbélyegzés– Teljes körű{0}}szolgáltatást nyújtó gyártás a különféle formázási műveletek támogatásához.

✔ Felületkezelés és összeszerelés – Az ipari és esztétikai szabványoknak megfelelő befejezési folyamatok.

Szigorú minőségbiztosítás és tanúsítás

ISO9001-2015-ös, SGS-, ROHS- és CE-tanúsítvánnyal rendelkezünk, amely biztosítja, hogy minden fémbélyegző szerszám és gyártott alkatrész megfelel a magas-precíziós gyártási szabványoknak. A minőség iránti elkötelezettségünk segít ügyfeleinknek költséghatékony, nagy hatékonyságú termelésben{4}}menni.
